Funkrundsteuerempfänger richtig installieren
Bezeichnung der LEDs am FRE

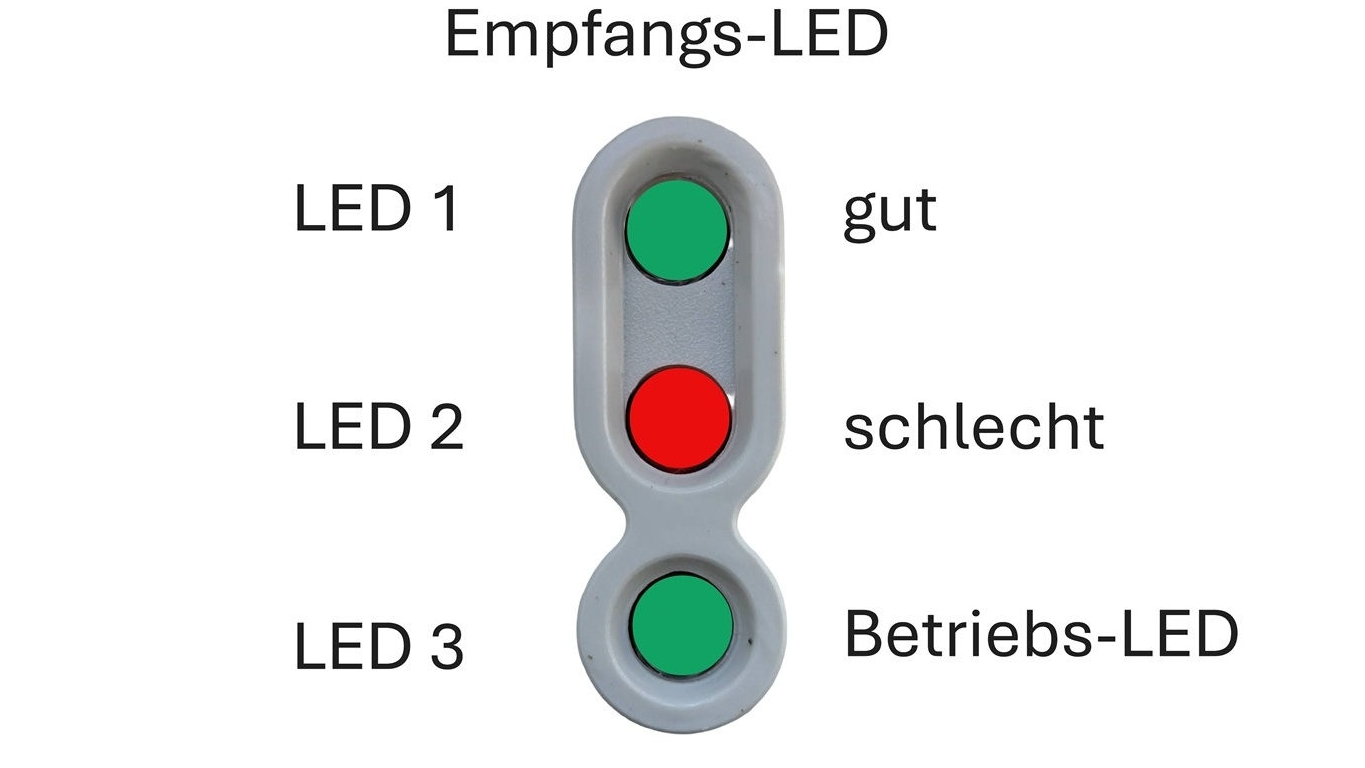

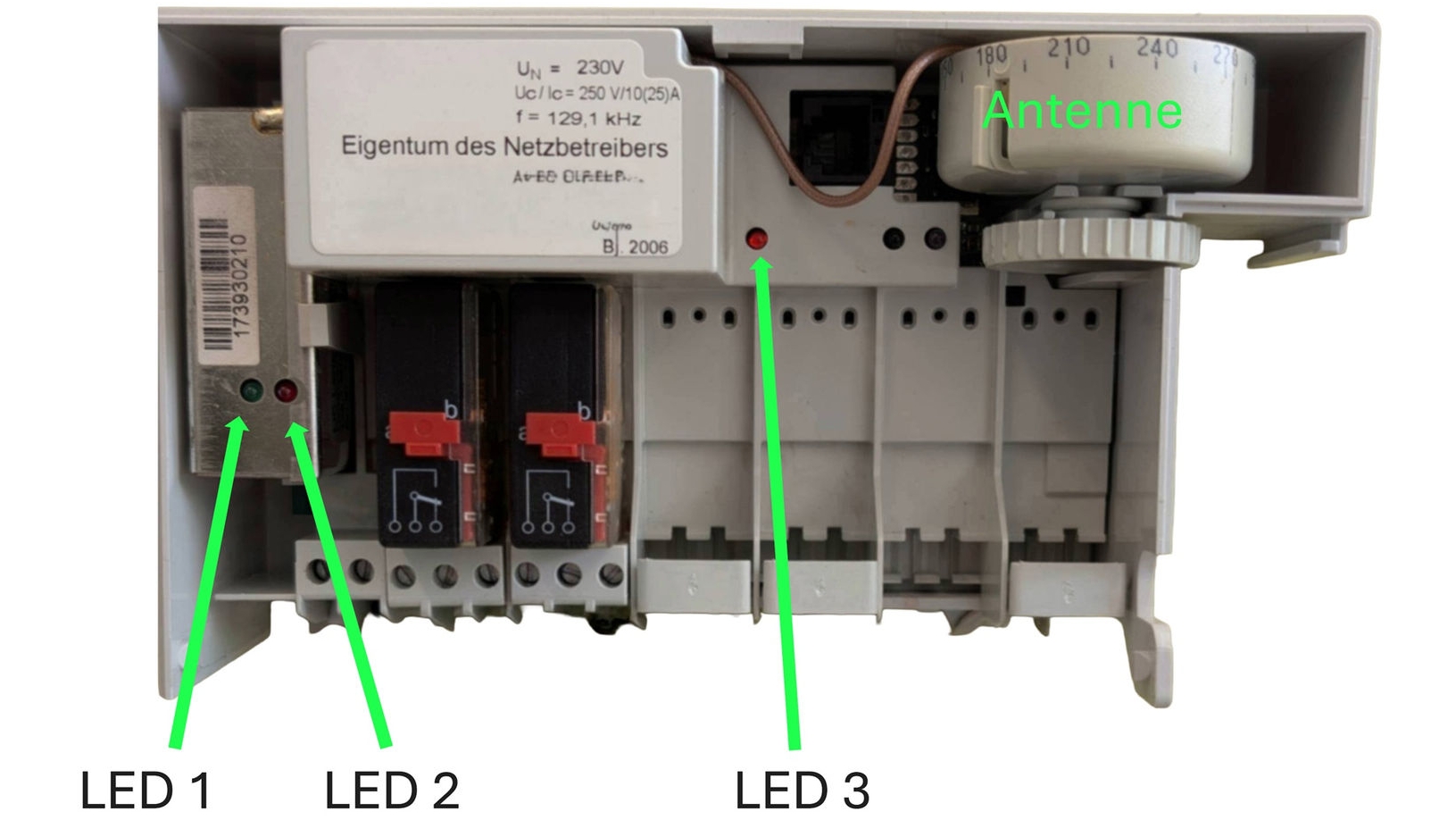

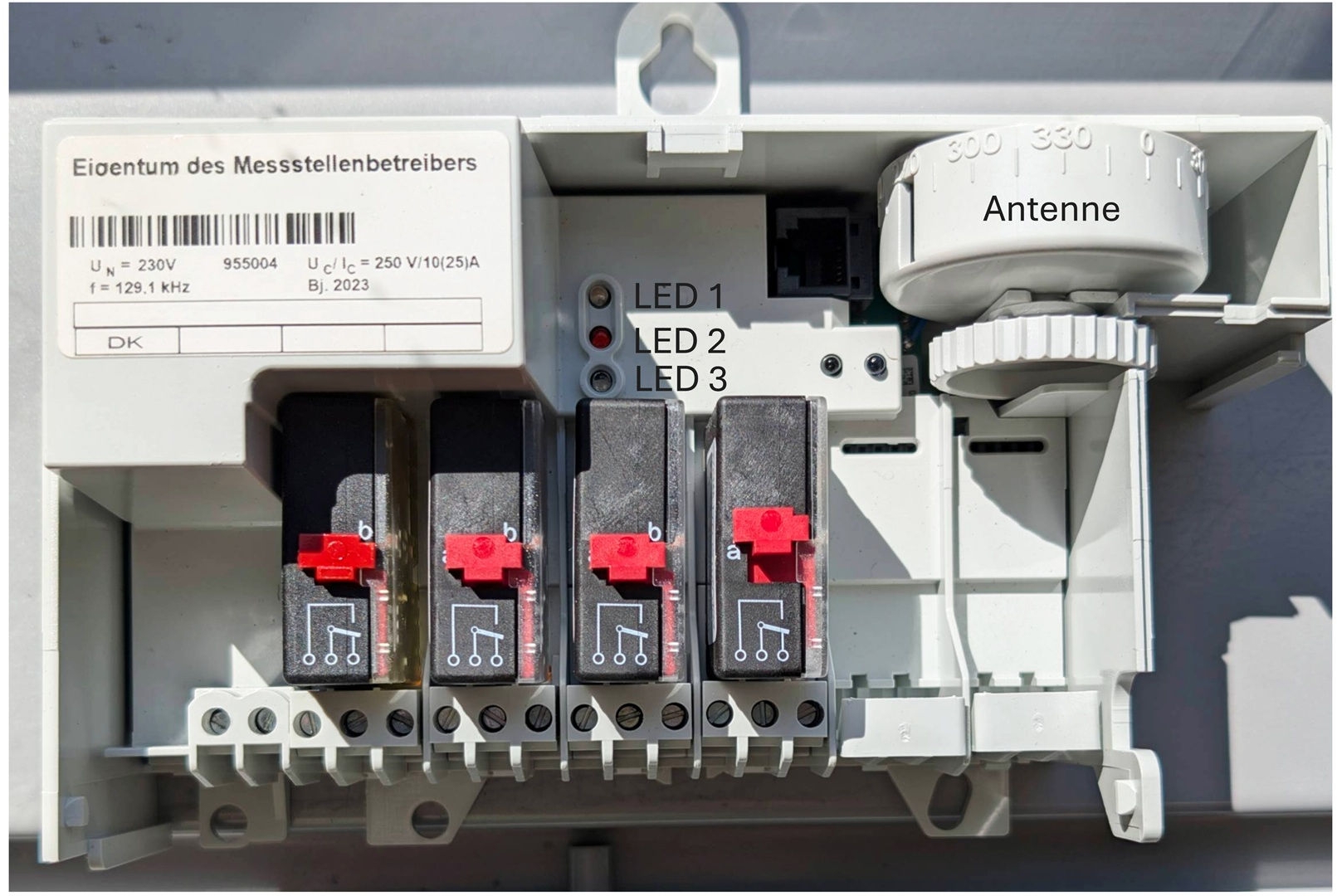

Je nach Bauart hat jeder FRE-Gerätetyp drei LED, entweder übereinander (EK893, siehe Abbildung 1) oder auf dem FRE-Gerät an verschiedenen Stellen (EK393, siehe Abbildung 2) angeordnet.
Es gibt eine Betriebs-LED (LED 3), die anzeigt, ob Ihr FRE-Gerät in Betrieb ist. Das jeweilige Blinkverhalten zeigt an, ob ein Signal von Ihrem FRE-Gerät empfangen wird oder nicht.
Die beiden Empfangs-LEDs ( LED 1 & LED 2) sind nur in Betrieb, wenn keine externe Antenne angebunden ist. Bitte lesen Sie dazu Ihre Betriebsanleitung, wo sich an Ihrem Gerät die Betriebs-LED und die Empfangs-LEDs befinden und nutzen Sie die Anleitung, um die interne Antenne richtig auszurichten.
Wir empfehlen zwingend eine externe Antenne zu verwenden, um den Signalempfang Ihres Gerätes dauerhaft zu Gewährleisten.
Blinkverhalten am FRE (richtig + fehlerhaft)
Empfangsüberprüfung FRE
Sie können die Empfangsbereitschaft Ihres Funkrundsteuerempfängers über das Blinkverhalten der LED 3 überprüfen. Da alle 10 Sekunden ein Zeittelegramm an den FRE gesendet wird, lässt sich anhand des Blinksignals erkennen, ob der Empfang funktioniert.
FRE ist empfangsbereit
Nach erfolgreichem Ausrichten der Antenne ist das Blinkverhalten der LED 3 zu prüfen.
Mittels der Betriebs-LED ist der Empfang des Zeittelegramms zu kontrollieren. Beim Eingang eines Zeittelegramms (ca. alle 10 sec.) erlischt diese LED 3 kurz für 1sec.
FRE ist nicht empfangsbereit und hat noch kein Zeittelegramm empfangen
LED 3 blinkt im 1 Hz-Takt (1sec. an – 1 sec. aus); grün bei EK893, rot bei EK393.
Dieses Blinkmuster tritt normalerweise bei der Inbetriebnahme auf und zeigt an, dass der FRE noch keine Signale oder Zeittelegramme empfangen hat.
FRE ist nicht empfangsbereit, hat bereits ein korrektes Zeittelegramm empfangen
LED 3 leuchtet dauerhaft.
Dieses „Blinkmuster“ tritt auf, wenn Signale oder Zeittelegramme empfangen wurden, aber nun eine Empfangsstörung vorliegt.
Handlungsmöglichkeiten
Um den Empfang des FRE zu gewährleisten oder zu verbessern, muss die Antenne des FRE neu ausgerichtet werden.
Leuchtverhalten an der Antenne (richtig + fehlerhaft)
Empfangsüberprüfung Antenne
Sie können die Empfangsbereitschaft Ihrer Antenne anhand des Leuchtverhaltens an der Antenne erkennen. Eine durchgehend grün leuchtende LED 1 zeigt einen guten Empfang an.
Sollten Sie keine externe Antenne an Ihrem FRE -Gerät angeschlossen haben, lesen Sie bitte in Ihrer Betriebsanleitung, wie sie die interne Antenne ausrichten können und wo der richtige Antennenempfang an Ihrem FRE-Gerät zu sehen ist.
Antenne hat einen guten Empfang
Eine dauerhaft grün leuchtende LED 1 zeigt den Idealzustand der Empfangsqualität der Antenne. Es gibt die Möglichkeit zur Ausrichtung der Antenne über ein Einstellrad (nicht möglich bei EK595).
Antenne hat einen gestörten Empfang
In dem Video ist durch das Aufblinken der roten LED 2 zu erkennen, dass die Antenne einen gestörten Empfang hat.
Antenne hat keinen Empfang
In dem Video ist durch das dauerhafte Aufleuchten der roten LED 2 zu erkennen, dass die Antenne einen gestörten Empfang hat.
Handlungsmöglichkeiten
Die Antenne kann neu ausgerichtet werden bzw. Sie können versuchen mit einer längeren Antenne (max. 100 m), den Empfang zu verbessern. Bitte beachten Sie dazu die unten aufgeführten Einflussfaktoren, die Ihren Empfang maßgeblich beeinflussen können. Sollten Sie oder Ihr Monteur keinen hinreichenden Empfang herstellen können, empfehlen wir Ihnen unser FRE Service Produkt.
Äußere Einflüsse auf den Empfang des Signals
Wenn in der Antenne die grüne LED dauerhaft an ist, am Funkrundsteuerempfänger die grüne LED 3 dauerhaft an bleibt und nicht nach ca. 10 sec. aus geht und dieses Verhalten sich auch mit einer anderen Antenne nicht ändert, so ist der Funkrundsteuerempfänger an eine externe Spannungsversorgung anzuschließen. Wenn sich dadurch das Blinkverhalten des Funkrundsteuerempfänger ändert (10 sec. an, 1 sec. aus) dann verursacht die Spannungsversorgung der Erzeugungsanlage Störungen, die die Funktionsfähigkeit des Funkrundsteuerempfänger beeinträchtigen.
Bei Volllast der Erzeugungsanlage können starke Empfangsstörungen auftreten. Daher sollte eine Empfangsprüfung immer bei nahezu Nennleistung der Erzeugungsanlage durchgeführt bzw. wiederholt werden. Wenn zum Zeitpunkt der Prüfung elektronische Komponenten (wie z.B. Wechselrichter, Leistungselektronik, etc.) im räumlichen Umfeld der FRE-Anlage unter Volllast arbeiten, kann dies starken Einfluss auf den Empfang haben. Umrichter erzeugen, z.B. in Abhängigkeit von ihrer aktuellen Leistungsumsetzung, ein Störfeld, welches sich auf den Empfang auswirken kann.
Die Änderung von räumlichen Bedingungen im Betrieb der Anlage, z.B. das Schließen einer Tür, kann die Empfangsverhältnisse in einem Raum maßgeblich beeinflussen.
Abschirmungen aus Metall wirken sich negativ auf die Empfangsverhältnisse aus. Die Montage der Antenne in einem metallenen Schaltschrank, z.B. neben dem Funkrundsteuerempfänger, ist daher nicht sinnvoll. Bei geöffnetem Schrank wird ein einwandfreier Empfang angezeigt, nach Schließen der Schranktür ist der Empfang gestört, was nun nicht mehr von außen erkennbar ist.
